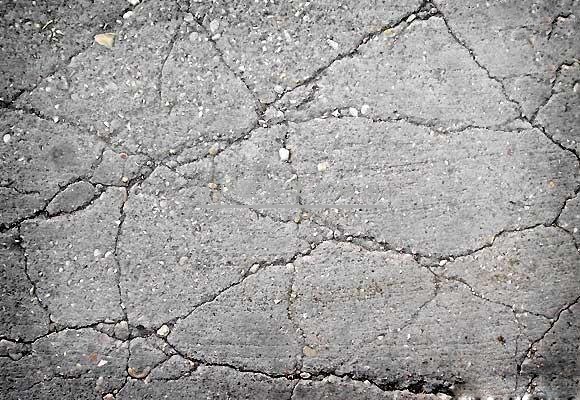

1、干縮裂縫及預(yù)防
干縮裂縫多出現(xiàn)在混凝土養(yǎng)護(hù)結(jié)束后的一段時(shí)間或是混凝土澆筑完畢后的一周左右。水泥漿中水分的蒸發(fā)會(huì)產(chǎn)生干縮，且這種收縮是不可逆的。干縮裂縫通常會(huì)影響混凝土的抗?jié)B性，引起鋼筋的銹蝕影響混凝土的耐久性，在水壓力的作用下會(huì)產(chǎn)生水力劈裂影響混凝土的承載力等等。混凝土干縮主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性質(zhì)和用量、外加劑的用量等有關(guān)。
主要預(yù)防措施：
一是選用收縮量較小的水泥，一般采用中低熱水泥和粉煤灰水泥，降低水泥的用量。
二是混凝土的干縮受水灰比的影響較大，水灰比越大，干縮越大，因此在混凝土配合比設(shè)計(jì)中應(yīng)盡量控制好水灰比的選用，同時(shí)摻加合適的減水劑。
三是嚴(yán)格控制混凝土攪拌和施工中的配合比，混凝土的用水量絕對不能大于配合比設(shè)計(jì)所給定的用水量。
四是加強(qiáng)混凝土的早期養(yǎng)護(hù)，并適當(dāng)延長混凝土的養(yǎng)護(hù)時(shí)間。冬季施工時(shí)要適當(dāng)延長混凝土保溫覆蓋時(shí)間，并涂刷養(yǎng)護(hù)劑養(yǎng)護(hù)。⑤是在混凝土結(jié)構(gòu)中設(shè)置合適的收縮縫。

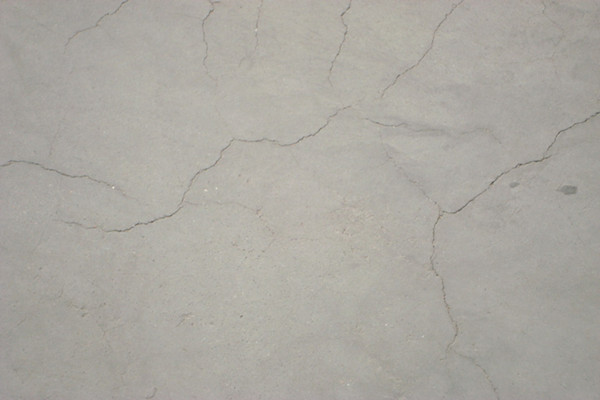

2 、塑性收縮裂縫及預(yù)防
塑性收縮是指混凝土在凝結(jié)之前，表面因失水較快而產(chǎn)生的收縮。塑性收縮裂縫一般在干熱或大風(fēng)天氣出現(xiàn)，裂縫多呈中間寬、兩端細(xì)且長短不一，互不連貫狀態(tài)。較短的裂縫一般長20～750px，較長的裂縫可達(dá)2～3m，寬1～5mm．其產(chǎn)生的主要原因?yàn)椋夯炷猎诮K凝前幾乎沒有強(qiáng)度或強(qiáng)度很小，或者混凝土剛剛終凝而強(qiáng)度很小時(shí)，受高溫或較大風(fēng)力的影響，混凝土表面失水過快，造成毛細(xì)管中產(chǎn)生較大的負(fù)壓而使混凝土體積急劇收縮，而此時(shí)混凝土的強(qiáng)度又無法抵抗其本身收縮，因此產(chǎn)生龜裂。
主要預(yù)防措施：
一是選用干縮值較小早期強(qiáng)度較高的硅酸鹽或普通硅酸鹽水泥。
二是嚴(yán)格控制水灰比，摻加高效減水劑來增加混凝土的坍落度和和易性，減少水泥及水的用量。
三是澆筑混凝土之前，將基層和模板澆水均勻濕透。
四是及時(shí)覆蓋塑料薄膜或者潮濕的草墊、麻片等，保持混凝土終凝前表面濕潤，或者在混凝土表面噴灑養(yǎng)護(hù)劑等進(jìn)行養(yǎng)護(hù)。
五是在高溫和大風(fēng)天氣要設(shè)置遮陽和擋風(fēng)設(shè)施，及時(shí)養(yǎng)護(hù)。
3 、沉陷裂縫及預(yù)防
沉陷裂縫的產(chǎn)生是由于結(jié)構(gòu)地基土質(zhì)不勻、松軟，或回填土不實(shí)或浸水而造成不均勻沉降所致；或者因?yàn)槟０鍎偠炔蛔?，模板支撐間距過大或支撐底部松動(dòng)等導(dǎo)致，特別是在冬季，模板支撐在凍土上，凍土化凍后產(chǎn)生不均勻沉降，致使混凝土結(jié)構(gòu)產(chǎn)生裂縫。此類裂縫多為深進(jìn)或貫穿性裂縫，其走向與沉陷情況有關(guān)，一般沿與地面垂直或呈30°～45°角方向發(fā)展，較大的沉陷裂縫，往往有一定的錯(cuò)位，裂縫寬度往往與沉降量成正比關(guān)系。裂縫寬度受溫度變化的影響較小。地基變形穩(wěn)定之后，沉陷裂縫也基本趨于穩(wěn)定。
主要預(yù)防措施：
一是對松軟土、填土地基在上部結(jié)構(gòu)施工前應(yīng)進(jìn)行必要的夯實(shí)和加固。
二是保證模板有足夠的強(qiáng)度和剛度，且支撐牢固，并使地基受力均勻。
三是防止混凝土澆灌過程中地基被水浸泡。
四是模板拆除的時(shí)間不能太早，且要注意拆模的先后次序。
五是在凍土上搭設(shè)模板時(shí)要注意采取一定的預(yù)防措施。
4、 溫度裂縫及預(yù)防
溫度裂縫多發(fā)生在大體積混凝土表面或溫差變化較大地區(qū)的混凝土結(jié)構(gòu)中?；炷翝仓?，在硬化過程中，水泥水化產(chǎn)生大量的水化熱，（當(dāng)水泥用量在350～550kg/m3，每立方米混凝土將釋放出17500～27500kJ的熱量，從而使混凝土內(nèi)部溫度升達(dá)70℃左右甚至更高）。由于混凝土的體積較大，大量的水化熱聚積在混凝土內(nèi)部而不易散發(fā)，導(dǎo)致內(nèi)部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內(nèi)外的較大溫差，較大的溫差造成內(nèi)部與外部熱脹冷縮的程度不同，使混凝土表面產(chǎn)生一定的拉應(yīng)力（實(shí)踐證明當(dāng)混凝土本身溫差達(dá)到25℃～26℃時(shí)，混凝土內(nèi)便會(huì)產(chǎn)生大致在10MPa左右的拉應(yīng)力）。當(dāng)拉應(yīng)力超過混凝土的抗拉強(qiáng)度極限時(shí)，混凝土表面就會(huì)產(chǎn)生裂縫，這種裂縫多發(fā)生在混凝土施工中后期。在混凝土的施工中當(dāng)溫差變化較大，或者是混凝土受到寒潮的襲擊等，會(huì)導(dǎo)致混凝土表面溫度急劇下降，而產(chǎn)生收縮，表面收縮的混凝土受內(nèi)部混凝土的約束，將產(chǎn)生很大的拉應(yīng)力而產(chǎn)生裂縫，這種裂縫通常只在混凝土表面較淺的范圍內(nèi)產(chǎn)生。
主要預(yù)防措施：
1）盡量選用低熱或中熱水泥，如礦渣水泥、粉煤灰水泥等。
2）減少水泥用量，將水泥用量盡量控制在450kg/m3以下。
3）降低水灰比，一般混凝土的水灰比控制在0．6以下。
4）改善骨料級配，摻加粉煤灰或高效減水劑等來減少水泥用量，降低水化熱。
5）改善混凝土的攪拌加工工藝，在傳統(tǒng)的“三冷技術(shù)”的基礎(chǔ)上采用“二次風(fēng)冷”新工藝，降低混凝土的澆筑溫度。
6）在混凝土中摻加一定量的具有減水、增塑、緩凝等作用的外加劑，改善混凝土拌合物的流動(dòng)性、保水性，降低水化熱，推遲熱峰的出現(xiàn)時(shí)間。
7）高溫季節(jié)澆筑時(shí)可以采用搭設(shè)遮陽板等輔助措施控制混凝土的溫升，降低澆筑混凝土的溫度。
8）大體積混凝土的溫度應(yīng)力與結(jié)構(gòu)尺寸相關(guān)，混凝土結(jié)構(gòu)尺寸越大，溫度應(yīng)力越大，因此要合理安排施工工序，分層、分塊澆筑，以利于散熱，減小約束。
9）在大體積混凝土內(nèi)部設(shè)置冷卻管道，通冷水或者冷氣冷卻，減小混凝土的內(nèi)外溫差。
10）加強(qiáng)混凝土溫度的監(jiān)控，及時(shí)采取冷卻、保護(hù)措施。
11）是預(yù)留溫度收縮縫。
12）是減小約束，澆筑混凝土前宜在基巖和老混凝土上鋪設(shè)5mm左右的砂墊層或使用瀝青等材料涂刷。
13）是加強(qiáng)混凝土養(yǎng)護(hù)，混凝土澆筑后，及時(shí)用濕潤的草簾、麻片等覆蓋，并注意灑水養(yǎng)護(hù)，適當(dāng)延長養(yǎng)護(hù)時(shí)間，保證混凝土表面緩慢冷卻。在寒冷季節(jié)，混凝土表面應(yīng)設(shè)置保溫措施，以防止寒潮襲擊。
14）是混凝土中配置少量的鋼筋或者摻入纖維材料將混凝土的溫度裂縫控制在一定的范圍之內(nèi)。
5、化學(xué)反應(yīng)引起的裂縫及預(yù)防
堿骨料反應(yīng)裂縫和鋼筋銹蝕引起的裂縫是鋼筋混凝土結(jié)構(gòu)中最常見的由于化學(xué)反應(yīng)而引起的裂縫?；炷涟韬秃髸?huì)產(chǎn)生一些堿性離子，這些離子與某些活性骨料產(chǎn)生化學(xué)反應(yīng)并吸收周圍環(huán)境中的水而體積增大，造成混凝土酥松、膨脹開裂。
主要的預(yù)防措施：
a、選用堿活性小的砂石骨料。
b、選用低堿水泥和低堿或無堿的外加劑。
c、選用合適的摻和料抑制堿骨料反應(yīng)。
由于混凝土澆筑、振搗不良或者是鋼筋保護(hù)層較薄，有害物質(zhì)進(jìn)入混凝土使鋼筋產(chǎn)生銹蝕，銹蝕的鋼筋體積膨脹，導(dǎo)致混凝土脹裂，此種類型的裂縫多為縱向裂縫，沿鋼筋的位置出現(xiàn)。裂縫的出現(xiàn)不但會(huì)影響結(jié)構(gòu)的整體性和剛度，還會(huì)引起鋼筋的銹蝕、加速混凝土的碳化、降低混凝土的耐久性和抗疲勞、抗?jié)B能力。
6、結(jié)論
裂縫是混凝土結(jié)構(gòu)中普遍存在的一種現(xiàn)象，它的出現(xiàn)不僅會(huì)降低建筑物的抗?jié)B能力，影響建筑物的使用功能，而且會(huì)引起鋼筋的銹蝕，混凝土的碳化，降低材料的耐久性，影響建筑物的承載能力，因此要對混凝土裂縫進(jìn)行認(rèn)真研究、區(qū)別對待，采用合理的方法進(jìn)行處理，并在施工中采取各種有效的預(yù)防措施來預(yù)防裂縫的出現(xiàn)和發(fā)展，保證建筑物和構(gòu)件安全、穩(wěn)定地工作。
