一、基礎(chǔ)伸縮縫及裂縫處理 （具體施工流程如下）

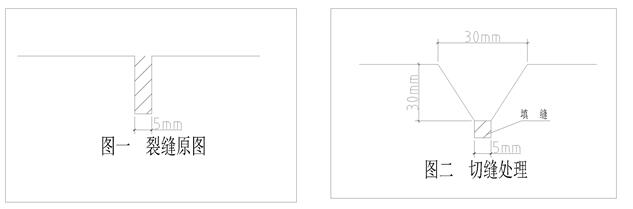

將伸縮縫及裂縫口切成“V”字型，上口寬度2-3cm,深度2-3cm，徹底清潔去除縫隙里面及內(nèi)壁積物、污垢、油漬等。
1、局部打磨基礎(chǔ)表面浮漿、灰塵、泥土、樹葉及鳥糞等垃圾。
2、酸洗優(yōu)點:水泥混凝土從微觀上看并不是鐵板一塊，而是有非常多的微細孔，酸洗目的就是將混凝土微細孔中的雜質(zhì)及其它一些可能影響硅PU與混凝土基礎(chǔ)之間粘接力的雜物，全部都清洗干凈，讓混凝土表面呈現(xiàn)出干凈的多微細石孔基面，這樣硅PU就會很好的滲透到微細孔中去，有力避免了面層的分層和起泡等質(zhì)量問題出現(xiàn)。
3、酸洗：先用清水把基面濕潤，然后使用工業(yè)磷酸或鹽酸，加水稀釋到8%左右后潑灑基面上，浸泡十五分鐘后，用高壓水槍清水沖洗干凈。
三、防水底漆
防水底漆（FD01)為單組份材料，施工前基面要完全達到養(yǎng)護期，必須完全干燥，含水率應(yīng)小于6%，基面不粉化、起砂、空鼓等。施工時不能隨意添加稀釋劑或其它材料，用輥涂的方法均勻輥涂基面即可，理論材料用量為0.2kg/m2，依據(jù)水泥基礎(chǔ)表面的粗糙程度，材料用量會有所變化。須全覆蓋（含伸縮縫及裂縫縫隙內(nèi)壁），膠聯(lián)固化約12小時以上，必須完全固化后方可下一道工序施工。
四、填縫

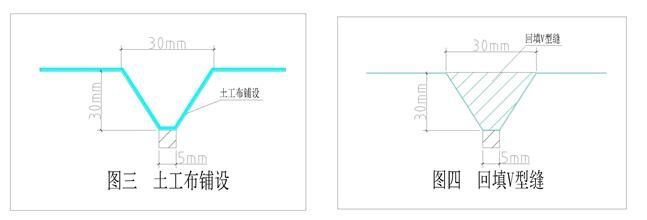

先將土工布沿著V型槽鋪設(shè)，然后“V”字型槽里面采用硅PU彈性主材(G08)按重量比加入5%凈化水高速攪拌均勻后直接填補平整。
1、修補場地積水，可采用硅PU彈性主材反復(fù)修補平整，G08通常按照0.5-3%加入純凈水，補積水同時根據(jù)現(xiàn)場實際氣溫測試最合適的加水量，既正常時間固化又要流平，溫度高濕度大時水少加（反則多加）。

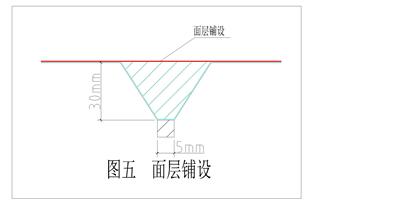

六、彈性主材施工
彈性主材（G08）按測試用水量加入凈化水，充分攪拌均勻，用均勻的齒膠耙或平膠耙刮涂，按不同厚度分層施工，第一層要薄約按1.3kg/m2，最后一層要做厚約按2kg/m2用量，溫度高濕度大時水少加（反則多加），避開高溫，溫度逐漸走低時施工。
待最后一層彈性層完全干透后全場用專用磨機打磨一遍。打磨完成后要全場徹底清掃或清洗。打磨后彈性層會更加平整，同時也會增加面漆同彈性層的附著力。
八、水性面漆施工：0.3KG/m2，施工刮涂不少于三層
水性面漆（G09）是G09與交聯(lián)劑（G09A）配套使用，按重量比G09：G09A=8:1充分高速攪拌均勻，第一遍加面漆混合重量的30%專用石英砂，加面漆混合重量10%左右的純凈水，攪拌均勻按縱向直線紋理刮涂，第一遍面漆做完必須5個小時以上再做第二遍，做之前要全面打磨清掃干凈；第二遍加50%的專用石英砂，加10%左右的純凈水，攪拌均勻按橫向直線紋理刮涂，完全干燥后局部細微打磨清掃干凈；第三遍不加砂不加水交聯(lián)劑按比例配準攪拌均勻按橫向直線紋理刮涂。特別注意事項：1.必須用我司專用砂；2.面漆和交聯(lián)劑必須配準充分攪拌均勻后，再加砂加水攪拌均勻方可使用；3.第一遍砂面必須用低速砂片機全面打磨，第二遍局部細微打磨處理；4.刮涂耙皮必須是軟皮且無棱角圓順；5.刮涂時不得漏耙漏砂；6.每組面漆可準確稱量分開半桶配料使用以防配多固化太快不好用；7.施工時段選擇早晚溫度低時施工。
九、硅PU水性界線漆施工：通常施工二層
水性界線漆（G10）與交聯(lián)劑（G09A）配套使用，在施工使用時，按重量比G10：G09A=10:1充分高速攪拌均勻并即時一次使用完畢， 通常采用刷涂或輥涂方式施工。
十、場地竣工清潔，保養(yǎng)72小時后可交付投入使用 。
注：每層完全干好后及時進行下一層施工，如特殊情況不能連續(xù)施工要進行打磨清洗干凈或特殊處理后方可繼續(xù)施工，否則會影響附著力容易出現(xiàn)脫層、起泡等現(xiàn)象。
