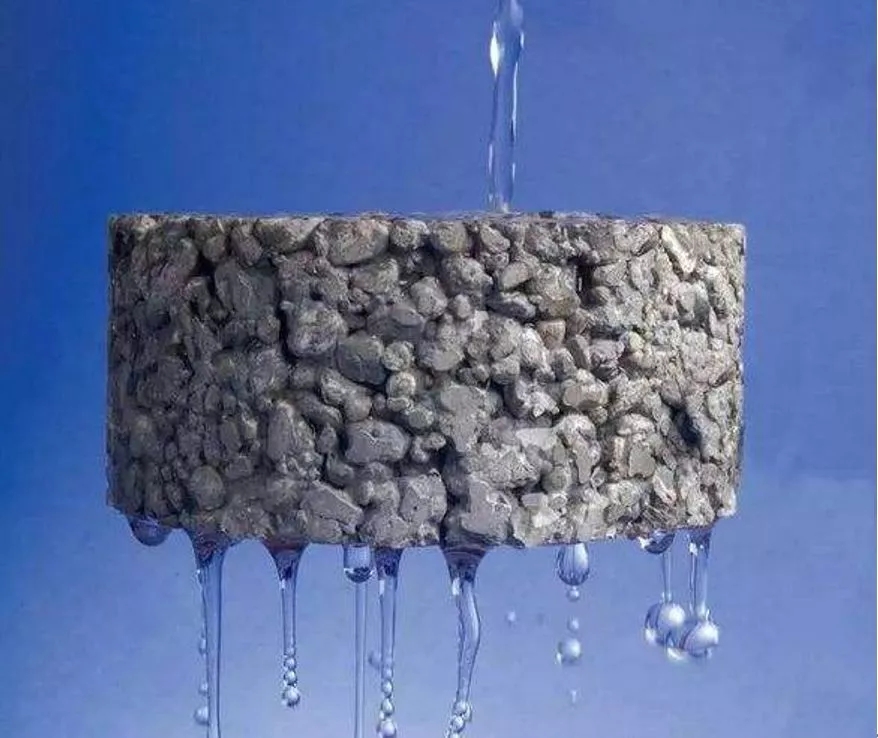

一、普通透水材料
普通透水材料材質(zhì)為普通碎石經(jīng)專業(yè)機(jī)械壓制而成的多孔混凝土，通常造價(jià)較低，屬于較為早期的一般化透水材料，用于一般區(qū)域的人行廣場(chǎng)、步道及園路等。
二、透水瀝青混合料
透水瀝青混合料的運(yùn)用，往往考慮到場(chǎng)地車行的要求，在滿足車行強(qiáng)度的要求下具有良好的透水效果，透水瀝青的面層和基層均采用多孔的開(kāi)級(jí)配結(jié)構(gòu)，空隙較大，可迅速滲透雨水。通常要求透水瀝青路面的孔隙率為15%~25%，透水率可到達(dá)1500mm/h的雨水通過(guò)量（暴雨等級(jí)為1200~2400mm/h），滲透力為一般黏土的50~70倍。透水瀝青由于要求長(zhǎng)期的透水，其結(jié)構(gòu)面積材料需要大面積接觸雨水，因此透水瀝青面層混合料對(duì)瀝青膠黏劑的要求很高，否則長(zhǎng)期的雨水浸泡容易出現(xiàn)脫膠的現(xiàn)象。透水瀝青往往滿足車性道路要求，但也常用于景區(qū)慢行道路、停車場(chǎng)等。

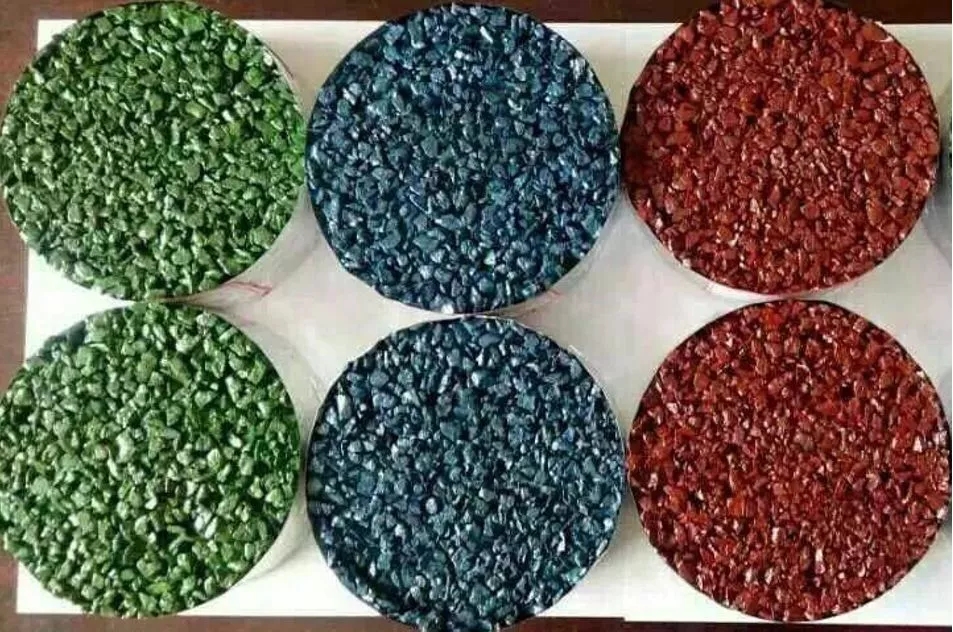

三、透水水泥混凝土

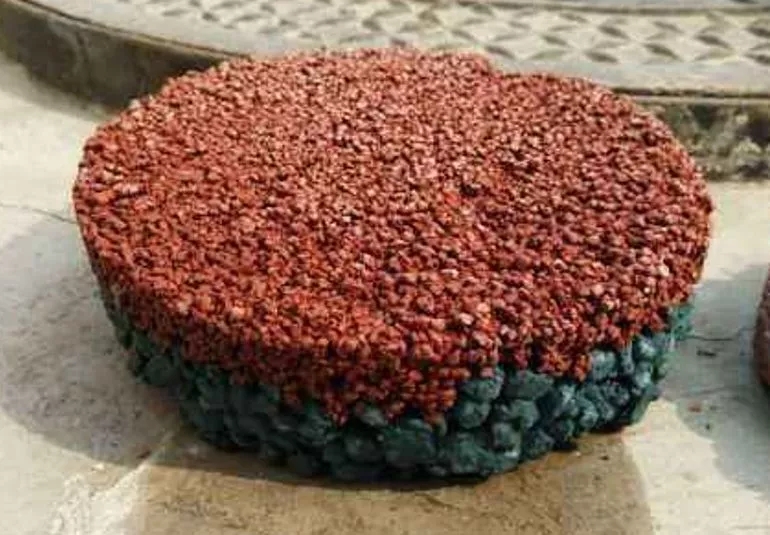

透水水泥混凝土也分為面層和基層。
面層采用細(xì)骨料，厚度在3~5cm，添加環(huán)氧樹(shù)脂膠黏固，完成面刷深層滲透反應(yīng)型耐磨強(qiáng)固劑，可添加不同調(diào)色劑；
基層采用粗骨料，厚度在7~10cm，粗骨料基層可形成較大的透水空隙，滿足主要滲入功能。

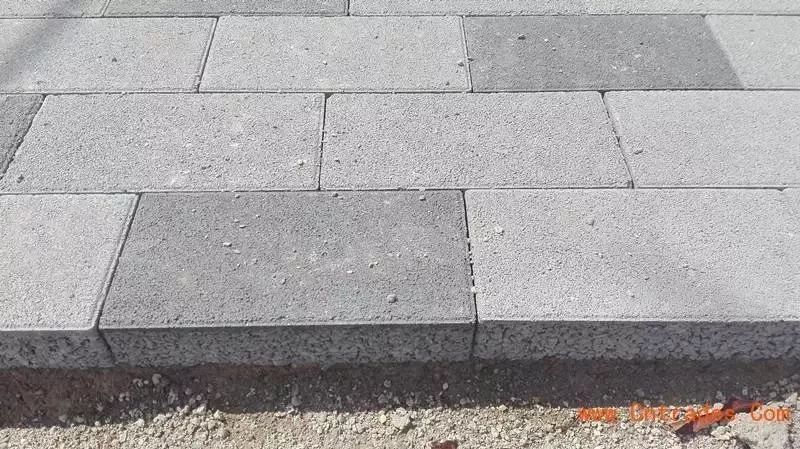

四、透水磚
透水磚最早起源于荷蘭，又叫荷蘭磚。之后傳入國(guó)內(nèi)，由于早期國(guó)內(nèi)對(duì)透水道路的意識(shí)不強(qiáng)，舒布洛科磚也失去了原有的透水功能，僅為一種普通鋪地磚。
近幾年透水磚開(kāi)始不斷的研發(fā)生產(chǎn)，工程中應(yīng)用較多的透水磚主要有兩種：硅砂透水磚及陶瓷型透水，兩者存在較大區(qū)別。

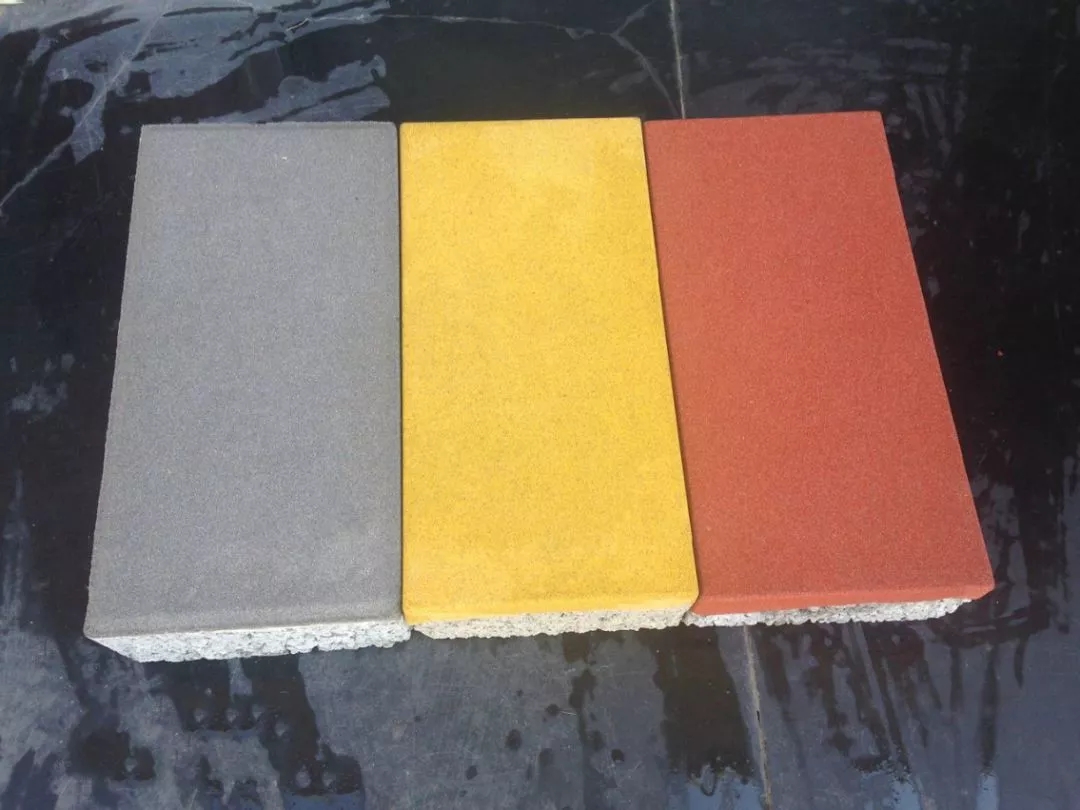

硅砂透水磚采用粒徑相近的砂、石用膠凝材料膠結(jié)，壓制成磚坯，表面細(xì)膩均勻；
陶瓷型透水磚將相近粒徑的陶瓷碎片顆粒壓制后，通過(guò)燒結(jié)形成磚體，抗壓強(qiáng)度高。
兩者相比，陶瓷型透水磚較大的空隙使得透水效果更加，硅砂透水磚細(xì)膩的面層處理使得表面效果更好，由于市場(chǎng)上硅砂透水磚價(jià)格遠(yuǎn)高于陶瓷型透水磚，因此在旅游景區(qū)中的園路鋪裝中，多采用陶瓷型透水磚。
五、彩石復(fù)合混凝土透水材料
彩石復(fù)合混凝土透水材料面層材質(zhì)為天然顆粒花崗巖或大理石與環(huán)氧樹(shù)脂膠粘合，底層采用聚合物纖維多孔混凝土，將面層與底層高壓壓制形成復(fù)合型材料。其質(zhì)感較好，強(qiáng)度可略高于石材，主要用于商業(yè)街區(qū)等場(chǎng)地。

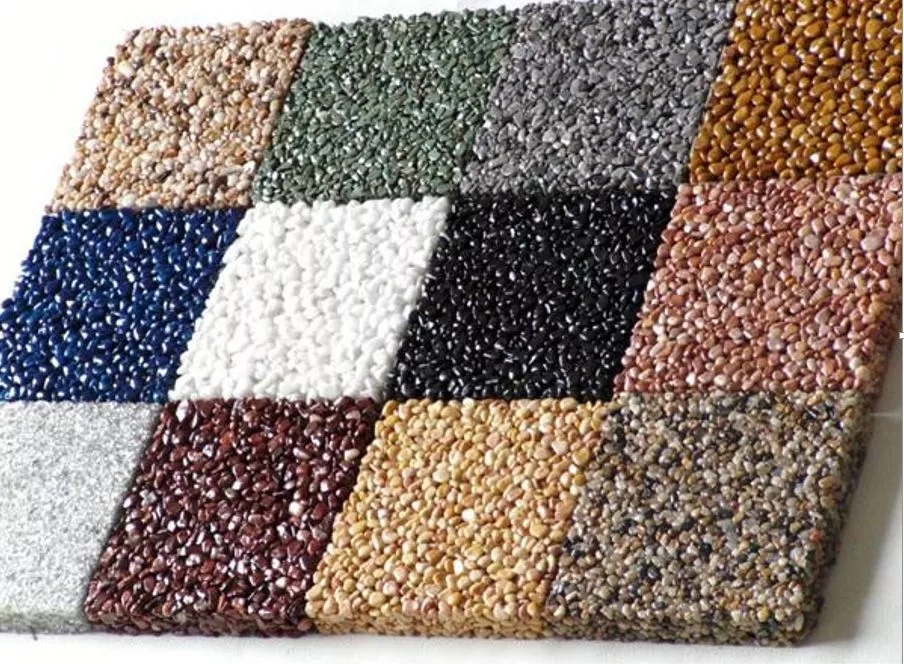

六、彩石環(huán)氧通體透水材料
彩石環(huán)氧通體透水材料在彩石復(fù)合混凝土透水材料基礎(chǔ)上舍去底層聚合物纖維多孔混凝土，同時(shí)加強(qiáng)面層的粘結(jié)性和厚度，并提高面層強(qiáng)度，其粘合材料需采用進(jìn)口改性環(huán)氧樹(shù)脂。
可根據(jù)設(shè)計(jì)要求拼出各種色彩不同的圖案或色塊。主要用于園路景觀場(chǎng)所或高檔別墅區(qū)。

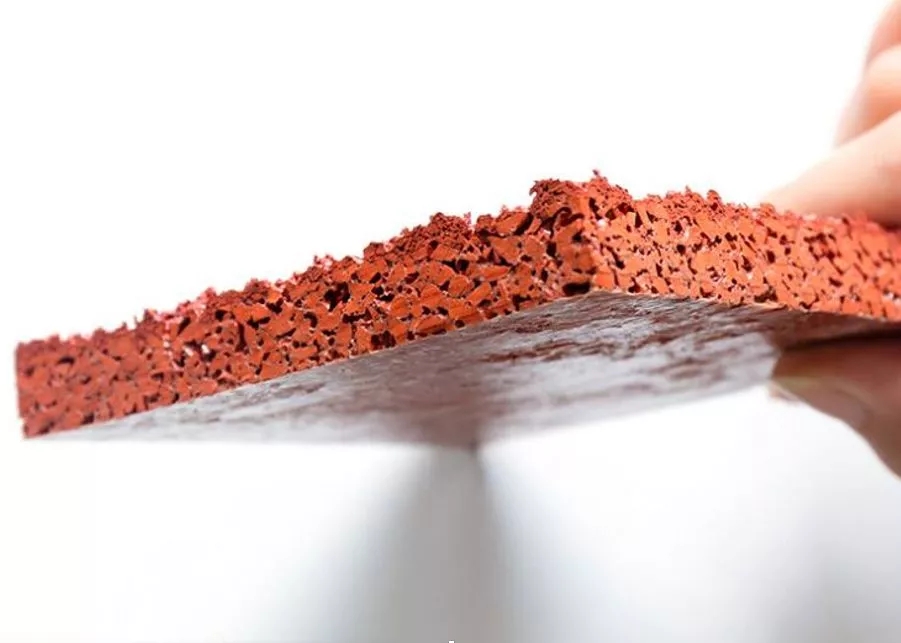

七、透水塑膠
塑膠常用于運(yùn)動(dòng)場(chǎng)地，表面材料本均有良好的透水性，基層材料常采用不透水材料，導(dǎo)致面層塑膠材料在降雨后將長(zhǎng)時(shí)間浸泡雨水中，不但場(chǎng)地?zé)o法快速干燥，同時(shí)面層材料也容易浸泡后損壞。因此透水塑膠主要是對(duì)普通塑膠場(chǎng)地的基層材料進(jìn)行改良。透水塑膠主要用于慢行騎車道或兒童活動(dòng)場(chǎng)地，面層材料往往選用本具有良好透水性的EPDF顆粒，厚度10~15mm，基層采用粗料透水混凝土，厚度根據(jù)不同地區(qū)地質(zhì)條件而定。透水塑膠的應(yīng)用，可使塑膠場(chǎng)地快速干燥并得以使用，同時(shí)也大大增加了場(chǎng)地的耐久耐候性。
